Elinstallation batteri

[CaptainFlipper 0]

Hej!

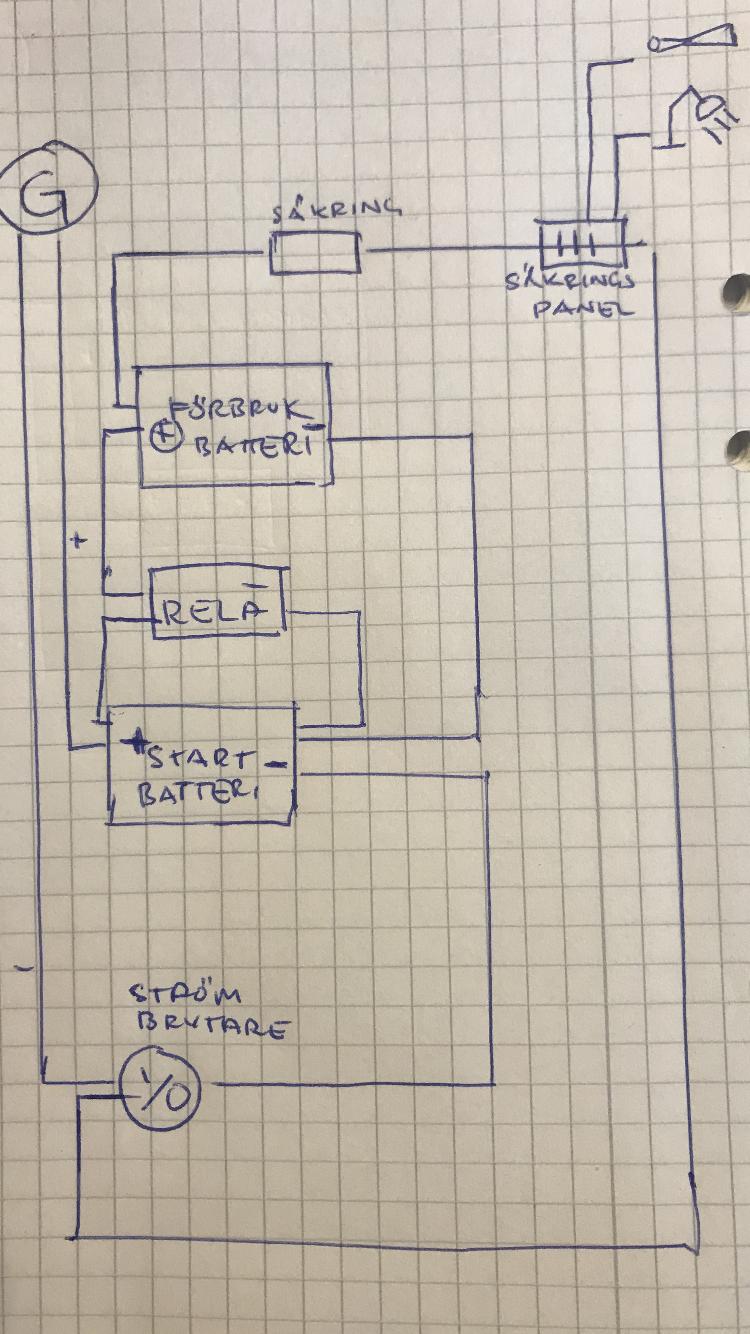

Kan jag koppla ihop elen enligt bild, om inte vad är felet?

verkar finnas galet många olika lösningar på detta.

Har en Evinrude 120 hp från 88 och bara lite belysning kopplat till förbrukar batteriet . Skiljerelä  köpt på Biltema./M

[ChristerN 2 513]

Strömbrytaren, eller batterifrånskiljaren som vissa kallar den, brukar sitta på pluskabeln och efter batteriet mot säkringspanelen. Som du ritat den blir det lite knasigt.
Enklast är det att tänka att all ström till förbrukarna ska gå via förbrukarbatteriet. Såväl plus som minus.
Din bild är lite lurig för det ser nästan ut som om minusledningen som kommer nedifrån går in i säkringsboxen. Rita gärna dit en minusplint istället och dra alla minuskablar därifrån.
Minus från generatorn ska då gå direkt till startbatteriet.

[Baxlaget 244]

Bilden kan tolkas på flera sätt. Elen kommer dock inte göra det.
