12v inkoppling, strömbrytare bryter inte strömmen?

[andreaswoller 0]

Hej!



Jag och min bror håller på att koppla på el i segelbåten men vi blir inte riktigt kloka på detta. Vi får lamporna att lysa, så långt är vi med men oavsett hur vi kopplar så slår inte strömbrytaren av strömmen. Strömmen ligger det vill säga alltid på oavsett hur strömbrytaren står. Är det någon som har några idéer på vad felet kan ligga? Bifogar några bilder (ursäkta nybörjarröran)

[Kane 974]

Finns bara 2 möjliga orsaker; strömbrytaren fungerar inte (dvs bryter inte spänningen) eller så är lamporna anslutna till spänning en annan väg.

Har ni gjort elsystemet själva eller är det tidigare ägare?

Redigerad 27 Maj , 2020 av Kane

[andreaswoller 0]

5 minuter sedan skrev Kane:

Finns bara 2 möjliga orsaker; strömbrytaren fungerar inte (dvs bryter inte spänningen) eller så är lamporna anslutna till spänning en annan väg.

Har ni gjort elsystemet själva eller är det tidigare ägare?

Det är tidigare ägare som har gjort elsystemet.

[Kane 974]

Har ni funktionstestat strömbrytarna med t.ex. multimeter?

[andreaswoller 0]

14 minuter sedan skrev Kane:

Har ni funktionstestat strömbrytarna med t.ex. multimeter?

Nej det har vi inte gjort. Äger ingen sådan för tillfället tyvärr så har fått testa oss fram.

[StyrmanKarlsson 175]

Jag har svårt att se på bilderna hur det är kopplat. Försök att rita ett kopplingsschema.

Redigerad 27 Maj , 2020 av StyrmanKarlsson

[Kane 974]

25 minuter sedan skrev andreaswoller:

Nej det har vi inte gjort. Äger ingen sådan för tillfället tyvärr så har fått testa oss fram.

Är nog dags att skaffa en.

[andreaswoller 0]

4 timmar sedan skrev Kane:

Är nog dags att skaffa en.

Vi slängde skräpmanicken, fick tag i en ny panel istället så nu fungerar strömmen prima ombord! Tack för era svar, skepp 'o hoj ⛵

Redigerad 27 Maj , 2020 av andreaswoller

[Georg_Ohm 4 831]

Litet svårt att svara på frågan så här utan att ha varit och dragit i kablarna och sett hur det är kopplat, eller då ännu hellre mätt upp var du har spänning någonstans.



Säkring och stömbrytarpanelen är rätt så ok även om den är gammal, om sådana strömbrytare går sönder är det sällsynt att dom sluter, mer vanligt att dom istället bryter.

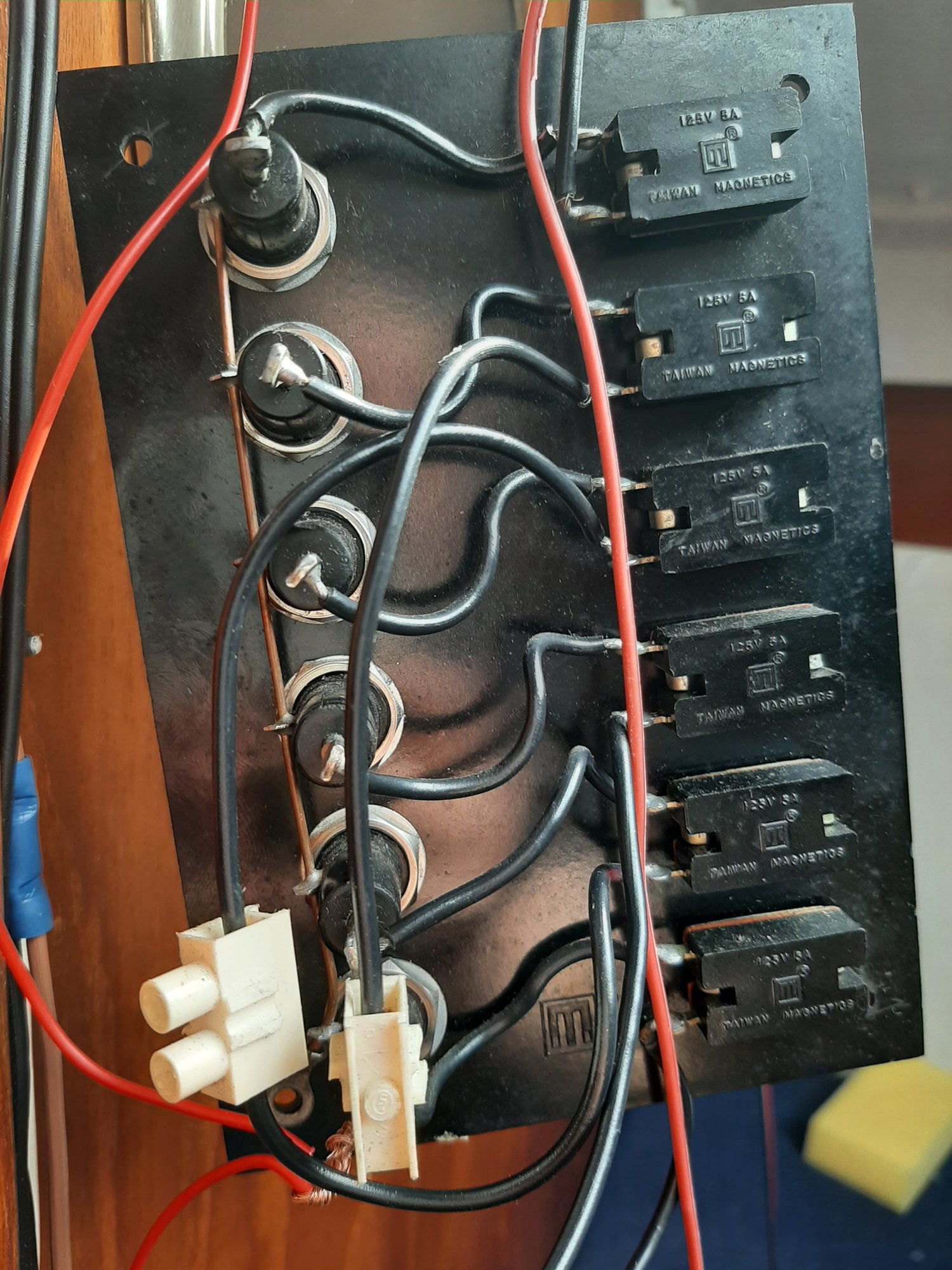

Den blanka fastlödda koppartråden längst till vänster är plus in till panelen, den är fastlödd i säkringshållarna, från säkringshållarnas utgång går det en fastlödd kabel till varje strömbrytare, Och från strömbrytarna hänger det var sin kabelstump, det är utgången till belysning eller någonting annat. Minus finns inte i denna panel, det får du finna någon annan stans. Man brukar sätta upp minusplintar eller minusskena med flera anslutningar.



En lampa i båten skall då kopplas till en av dessa strömbrytare, det blir plus. Sedan skall lampans andra kabel kopplas till denna minusplint eller skena som inte syns på någon av bilderna.
Då skall lampan lysa om strömbrytaren i ena läget och släckas i det andra.



På bild nummer två ser man en kabel från den översta strömbrytaren som går upp i taket, är det till taklampan? Och den lyster hela tiden oavsett strömbrytarens position?
Men prova då att koppla den till någon av de andra strömbrytarna, du har ju fem till att välja på, resultat?



Sedan skall du undvika sådana där ”sockerbitar” alltså kopplingslist med skruvanslutning, ombord, dessa ställer förr eller senare, ofta förr till problem då dom samlar på sig oxid.

[Georg_Ohm 4 831]

8 minuter sedan skrev andreaswoller:

Vi slängde skräpmanicken, fick tag i en ny panel istället så nu fungerar strömmen prima ombord! Tack för era svar, skepp 'o hoj ⛵

Ojdå, nu skev vi inlägg samtidigt...

[ChristerN 2 504]

5 timmar sedan skrev andreaswoller:

Nej det har vi inte gjort. Äger ingen sådan för tillfället tyvärr så har fått testa oss fram.

Läge att skaffa en sån iaf!

[andreaswoller 0]

29 minuter sedan skrev Georg_Ohm:

Ojdå, nu skev vi inlägg samtidigt...

Ingen fara, all tips och hjälp vi kan få är nyttig. T.ex. detta med oxid, det hade vi inte en susning om. Hur skulle du rekommendera att vi ansluter kablarna till varandra och lägger dem istället?

[ChristerN 2 504]

Oxiderade kablar/kontakter kan man undvika genom att ta på lite vaselin på dem.

[Georg_Ohm 4 831]

1 timme sedan skrev andreaswoller:

Ingen fara, all tips och hjälp vi kan få är nyttig. T.ex. detta med oxid, det hade vi inte en susning om. Hur skulle du rekommendera att vi ansluter kablarna till varandra och lägger dem istället?

Ställa alla strömbrytare i läge "on" under vinterförvaringen.

[IngemarE 3 602]

Nu har du ju löst det med en annan panel, men....

...på nedersta bilden kan man se att utgången på strömbrytare 3 och 5 är förbundna med varandra via en av sockerbitarna, men inte verkar kopplade till något annat. Varför ?  Och om det var här det sätts en lampa så kommer den lysa om så bara en av brytarna 3 eller 5 är på.



Är resten behäftat med samma spännande kopplingar så är det nog inte konstigt att det betett sig underligt. Håller med föregående att panelen knappast är något fel på, att det lösts nu beror nog mer på att du kopplat om bland ledningarna än att panelen är ny. Tror jag....
