Skarva lanternsladdar

[Modesty77 2]

Skaffade Båtsystemets lanternor.



Undrar om ni har nån tips hur man skarvar kablar till dessa då dessa ska vara på pulpiten.

På instruktions bilden står det att man ska använda vanligt sockerbit, och det är jag skeptiskt till.



Det går inte att ta isär lanternan och byta hela sladden.

[BSven 469]

Det var korta sladdar...
Jag skulle löda och täcka med sådan hylsa eller krympslang som det är lim i.

[Hybro 1 152]

Använd typ crimp skarvhylsa (tillhör gruppen kabelskor) med smältlim.

Helst en sån crimptång mrd expander.



Krympslang med smätlim på i sidan, funkar också bra. Då löder, eller löddar som man säger nu för tiden, ihop ledarna i kablarn, först efter du trätt på krympslangen.

[bhemac 2 859]

1 timme sedan skrev BSven:

Det var korta sladdar...
Jag skulle löda och täcka med sådan hylsa eller krympslang som det är lim i.

Absolut bästa metoden!

[AndreasR 18]

Lödhylsa eller krympslang med tenn har jag upptäckt på sistone, exempelvis denna: https://rostfriskruv.se/kabelkopplingar/lodhylsa-tenn-med-krympslang/sst/

Den fixar man lätt med värmepistol och behöver inte löda skilt, man bara trär in de skalade kabeländorna och värmer på lite. Tennet smälter och krympslangen tätar fast, suveränt enkelt och snyggt. Köper mina från Würth då vi använder dem på jobbet men finns tydligen på Jula, Mekonomen m.fl.

[StyrmanKarlsson 175]

47 minuter sedan skrev AndreasR:

Lödhylsa eller krympslang med tenn har jag upptäckt på sistone

Dom är nog svinbra men inte gratis.

4 timmar sedan skrev BSven:

Jag skulle löda och täcka med sådan hylsa eller krympslang som det är lim i.

Lika bra som ovan men mer pill och billigare.



Vilken som av dessa lösningar blir i princip lika bra som hel kabel.

[Lintott 1 882]

5 timmar sedan skrev AndreasR:

Lödhylsa eller krympslang med tenn har jag upptäckt på sistone, exempelvis denna: https://rostfriskruv.se/kabelkopplingar/lodhylsa-tenn-med-krympslang/sst/

Den fixar man lätt med värmepistol och behöver inte löda skilt, man bara trär in de skalade kabeländorna och värmer på lite. Tennet smälter och krympslangen tätar fast, suveränt enkelt och snyggt. Köper mina från Würth då vi använder dem på jobbet men finns tydligen på Jula, Mekonomen m.fl.

Det verkar vara fina skarvhylsor men jag skulle inte våga använda dem på äldre kablar. Om det sitter lite ärg på kopparkabeln, vilket inte är ovanligt om kabeln varit förlagd utomhus,  så vill jag gärna se o känna att lödningen har tagit ordentligt innan jag sätter krympslang över skarven (självklart limmande så det blir vattentätt).

[Georg_Ohm 4 831]

9 timmar sedan skrev BSven:

Det var korta sladdar...
Jag skulle löda och täcka med sådan hylsa eller krympslang som det är lim i.



7 timmar sedan skrev bhemac:

Absolut bästa metoden!

Löd! krympslang med lim över lödstället!



(sockerbit funkar inte ombord)

[bhemac 2 859]

Allting som är "väldigt enkelt" gör mig nervös. De färdiga lödhylsorna fungerar säkert i ånga fall men för att  veta att lödningen blivit riktig vill jag nog löda som vanligt och kunna se lödningen. Det är bara obetydligt mer jobb.

[Georg_Ohm 4 831]

18 minuter sedan skrev bhemac:

Allting som är "väldigt enkelt" gör mig nervös. De färdiga lödhylsorna fungerar säkert i ånga fall men för att  veta att lödningen blivit riktig vill jag nog löda som vanligt och kunna se lödningen. Det är bara obetydligt mer jobb.

Av egen erfarenhet vet jag att kabelskarvar och anslutningar "utomhus" i marin miljö kanske bara fungerar i några veckor. Kabelskarvar skall då undvikas, fattar inte att dessa avbildade lanternor levereras med en sådan löjligt kort kabelstump.



I förra båten hade jag en kopplingsdosa IP44 uppe på targabågen där lanternor och tutan kopplades in. Tja... det var väl den minst dåliga lösningen. Bättre hade det varit med hela kablar utan kopplingspunkter direkt in i båten. I nuvarande båt var det ungefär likadant, klipp, klipp och klipp...

En multikontakt av militär standard monterades på hyttaket och från den en motsvarande hane med trailerkabel upp i targa/radarbågen, där kablar kopplades direkt eller lödades ihop med limmad krympslang, jag räknar med ett det håller tre-fyra säsonger.



"Sockerbitar" jag har skrivit det förut att sådana kopplinsplintar bara duger till nödreparationer till sjöss, men jag kanske har ändrat uppfattning om sådana, måhända finns det kanske olika kvaliteter, ärgar gör dom i alla fall, och en del saknar det där lilla blecket inuti så att skruven krossar kabelkardelerna. Vago-kopplingar är bra mycket bättre och enklare då man kan koppla dessa utan verktyg. Vagokopplingar hos Claes i sjön.



Firma Båtsystem har ju bra och genomtänkta produkter, så jag förstår nu inte varför man gjort såhär med dessa LED-lanternor...?

Nä, som redan sagts x flera, löd värm på med krympslang med lim över dessa lödningar, sedan en något grövre likadan krympslang över de två första. Se sedan till att denna skarv hamnar inuti pulpitröret där det inte kan komma in fukt, om möjligt.

[felixfors 2]

Med tanke på att det är på en båt så skulle jag skarva ena ändan med en skarvklämma, du kommer att behöva använda en presstång för att få kabeln att fastna ordentligt. sen innan du klämmer fast den andra kabeln så för du över en krympslang, sen när du har klämt fast den andra kabeln på skarvklämman så drar du ner krympslangen så att den hamnar över skarven, ta sedan en värmpistol och smält ner krympslangen så att skarven blir helt tät och fin!



Mvh

Redigerad 1 December , 2019 av stavhammar
Reklam

[Gantika 14]

Vad har du emot det förra inlägget om att löda???

[Hybro 1 152]

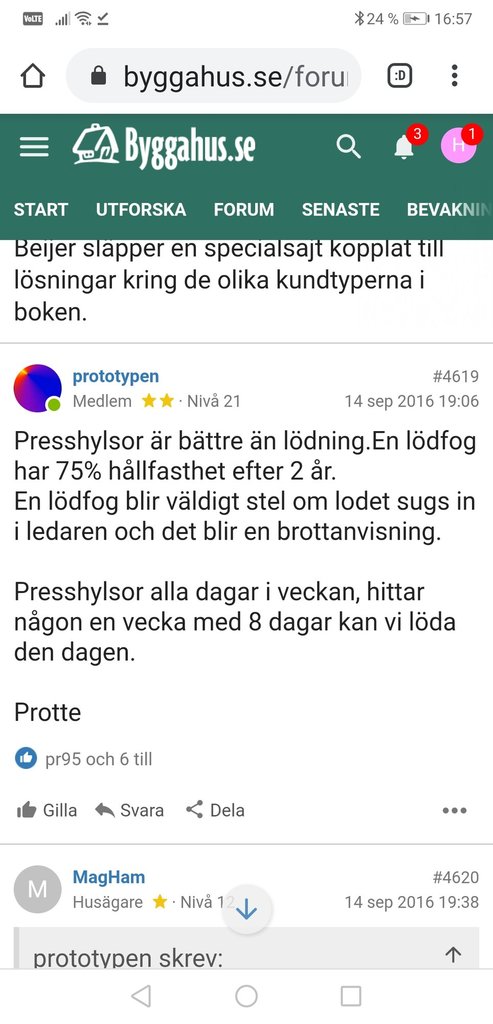

En gång i tiden, lärde jag mig 80 %, i det som beskrivs nedan.

Efter 5 år o s v.



Och det gäller att hålla det som ska lödas fixerat, underavsvalningsprocessen

[StyrmanKarlsson 175]

Håller inte med om det. Min erfarenhet säger att en riktig lödning håller extremt länge.

En korrekt gjord pressning funkar oxå hyfsat länge men hur kontrollerar man att det blev bra?

Föresten hållfasthet (?), man hänger väl inte upp saker i kablarna. Det handlar väl om elektrisk kontakt.

Redigerad 1 December , 2019 av StyrmanKarlsson

[bhemac 2 859]

17 timmar sedan skrev StyrmanKarlsson:

Min erfarenhet säger att en riktig lödning håller extremt länge.

Visst gör den det! Det är inte så länge man slutade löda tex i stridsflygplanen. Anledningen till att man började pressa var att det gick snabbare. Men man pressar inte med billiga, plastklädda kontakter och man har riktiga, dyra tänger som dessutom är certifierade.

Det enda farliga med lödning är om tennet kryper långt in i kabeln, det kan ske om man inte vet vad man gör och är lätt att kolla.

[Gundj 207]

1 timme sedan skrev bhemac:

Visst gör den det! Det är inte så länge man slutade löda tex i stridsflygplanen. Anledningen till att man började pressa var att det gick snabbare. Men man pressar inte med billiga, plastklädda kontakter och man har riktiga, dyra tänger som dessutom är certifierade.

Det enda farliga med lödning är om tennet kryper långt in i kabeln, det kan ske om man inte vet vad man gör och är lätt att kolla.

Nu är vi i min gamla branch.

Med "löda" antar jag att du menar lödhylsor, för vanlig lödning för att ansluta eller skarva kablar har inte använts på mycket länge.

Förutsatt att vi talar om svenska flygplan, hur ryssarna gör vet jag inte.

[bhemac 2 859]

1 timme sedan skrev Gundj:

för att ansluta eller skarva kablar har inte använts på mycket länge.

Ja det är nog ett tag sedan men det var väl inte av kvalitetsskäl man slutade?

Mycket utrustning har kablar lödda till kretskort är man inte kan sätta kontakter direkt på kretskorten.

Att skarva lanternsladdar lär det duga till.

Lödningens "dåliga rykte" kommer sig från när man förtennade kablar till tex lampsladdar som sen skruvades i kontakterna. Dessa arbeten gjordes ofta på någon "skyddad verkstad" och oftast utan kvalitetskontroll. Skräckexemplen är när tennet fanns flera cm utanför kontakten. Dessutom, tennet ger efter med tiden och skruvarna måste kontrolleras med jämna mellanrum.

[Georg_Ohm 4 831]

Tänk nu på att trådstartaren skall ha en skarv utomhus, i ett utsatt läge i båtens för, på pulpeten, även om trådstartaren lyckas få in kabelskarven i pulpitröret och isolera densamma så är det fortfarande en väldigt otacksam plats att ha en kabelskarv på. Så alla typer att skarvklämmor, kabelskor och liknande är jättedåligt just här. Det är bara lödning som duger, med då en bra isolering, flera av oss har föreslagit krympslang med lim, det är nog det bästa, men vulktape kanske duger också.

Det är ingen idé att tjafsa om detta mer, det ÄR lödning med absolut tät isolering som håller, iallafall i några säsonger.
Det bästa hade varit om lanternan gått att skruva isär och att man kunde ansluta kablar inuti denna, med en absolut vattentät kapsling. Att skicka med någon decimeter ingjuten klen kabel är ju löjligt. Måhända hade det fungerat bättre att skruva fast lanternan på ruffen eller sargen och borra hål för kabelstumpen så att man fick skarven inuti båten.

[Caribic410 757]

13 timmar sedan skrev Georg_Ohm:

Tänk nu på att trådstartaren skall ha en skarv utomhus, i ett utsatt läge i båtens för, på pulpeten, även om trådstartaren lyckas få in kabelskarven i pulpitröret och isolera densamma så är det fortfarande en väldigt otacksam plats att ha en kabelskarv på. Så alla typer att skarvklämmor, kabelskor och liknande är jättedåligt just här. Det är bara lödning som duger, med då en bra isolering, flera av oss har föreslagit krympslang med lim, det är nog det bästa, men vulktape kanske duger också.

Det är ingen idé att tjafsa om detta mer, det ÄR lödning med absolut tät isolering som håller, iallafall i några säsonger.
Det bästa hade varit om lanternan gått att skruva isär och att man kunde ansluta kablar inuti denna, med en absolut vattentät kapsling. Att skicka med någon decimeter ingjuten klen kabel är ju löjligt. Måhända hade det fungerat bättre att skruva fast lanternan på ruffen eller sargen och borra hål för kabelstumpen så att man fick skarven inuti båten.

Det bästa är ju att sätta dit en längre kabel.. trots att det "inte går" så brukar det inte vara omöjligt.

[Georg_Ohm 4 831]

1 timme sedan skrev Caribic410:

Det bästa är ju att sätta dit en längre kabel.. trots att det "inte går" så brukar det inte vara omöjligt.

Javisst.

Jag har den senaste tiden råkat ut för liknande applikationer, nu senast var det till en elektrisk julstjärna, att hänga upp i något fönster inomhus. Den så kallade nätdelen, alltså den lilla transformatorn med EU kontakt som skulle placeras i eluttaget med liten kort sladd med kabelbrott precis där kabeln kommer ut ur kapslingen, gick inte att laga då det var ihoplimmat och ihopgjutet, kanske lika bra det då defekta juldekorationer orsakar en massa eldsvådor vid denna tid varje år och kanske värre då folk försöker laga prylarna. Det var en liknande grej till en mobiladdare också, och en tankgivare till båten. Bara att köpa nytt...

Nätdelen till julstjärnan ersattes med en från Claes, den var dessutom justerbar mellan olika spänningar och 9 volt (istället för 12) gav ett mysigare ljus och ökar kanske glödlampornas livslängd. En mobiladdare hittades i en skrotlåda på jobbet, och Biltema har givare med samma resistans samt fysiska mått som Wemas...



Nu vid denna tid har väl trådskaparen redan lödad på en röd/svart tvåledad kabel av standardmodell och isolerat ordentligt, så det är väl bara att montera och testa när det blir litet varmare, i god tid innan sjösättningen. Det är aldrig fel att överdimensionera kablar till lanternor.

Tänk på att en del LED-belysningar inte kan polvändas, om det inte lyser så se till att + och - är rätt kopplade.

[Modesty77 2]

Tack för alla svar.

Det var dåligt väder och jag har väntat med projektet.



Lanternan ska sitta i pulpiten och monteras på en plåtbit.



Rent spontant undrar jag om om man inte kan ha ett littet skarv box (ip klassad) på baksidan av plåten där lanternan ska sitta.



Dock hittar jag inte nån snygg liten skarvbox heller

[IngemarE 3 604]

23 minuter sedan skrev Modesty77:

Tack för alla svar.

Det var dåligt väder och jag har väntat med projektet.



Lanternan ska sitta i pulpiten och monteras på en plåtbit.



Rent spontant undrar jag om om man inte kan ha ett littet skarv box (ip klassad) på baksidan av plåten där lanternan ska sitta.



Dock hittar jag inte nån snygg liten skarvbox heller

Inte bara boxen i sig behöver vara tät utan även kabelgenomföringarna. Dina "lösa trådar" måste tätas med något klet eller liknande då de inte är runda och passar inga kabelförskruvningar. Dessutom - och det har du varit inne på - blir det klumpigt och fult. Lägg där till att boxen måste tåla och inte färgförändras av UV-ljus och saltvatten.



Jag hade också lött och dragit en krympslang över. Som redan nämnts är det enklast, billigast och blir minst (om du inte kan öppna lanternan, men risken är att den inte blir tät efteråt). Och pålitligast.

Har du ingen slang med smältlim på insidan så kleta marintätning på skarven innan du drar över slangen och krymper. Överskottet av marintätning som kommer ur ändarna tar du bort.

För att inte ha röda/svarta kablar på pulpiten hade jag tagit t ex vit lampsladd och skarvat med. Lite tåligare med sitt extra hölje och lättare att få "osynlig". Naturligtvis inte lika viktigt om du skall dra dem osynligt, inuti pulpiten eller liknande.



Ett bra knep för att skarva en kabel och slippa isolera de enskilda ledarna är att lägga skarven omlott/förskjuten. Dvs kapa den svarta 1 cm kortare än den röda, och gör tvärtom på den du skall skarva ihop med. Då kommer skarvarna ligga förskjutna och behöver inte isoleras separat.

Redigerad 15 December , 2019 av IngemarE

[McLasse 706]

50 minuter sedan skrev IngemarE:

kapa den svarta 1 cm kortare än den röda, och gör tvärtom på den du skall skarva ihop med.

Så enkelt, men så svårt att komma på själv. Tack för tipset! 👍

Redigerad 15 December , 2019 av McLasse

[bhemac 2 859]

15 minuter sedan skrev McLasse:

Så enkelt, men så svårt att komma på själv. Tack för tipset! 👍

Ett trix man fick lära sig när man pryade på Televerket en gång i tiden!

Man skarvade den där vanlig, benvita telekabeln med förskjutna skarvar. Ledarna virades ihop och man hade en hylsa av plast i samma färg som kabeln. De ihopvirade ledarna veks åt vardera hållet och gjorde att hylsan inte gled bort. Snabbt och enkelt.



Innan krympslang med lim fanns brukade jag lägga en klick silikon på skarven och sen låta det torka lite innan man krympte.



[Modesty77 2]

Det nämndes tidigare i trådan att jag ska använda krympslang med lim.



Kan jag änvända denna

https://www.biltema.se/bil---mc/elsystem/krympslangar/krympslang-med-lim-2000041557



Eller rekomenderas det något annat?





[bhemac 2 859]

39 minuter sedan skrev Modesty77:

Kan jag änvända denna



Javisst

[Modesty77 2]

Tack 😀

[Georg_Ohm 4 831]

2020-01-31 vid 20:28 skrev Modesty77:

Det nämndes tidigare i trådan att jag ska använda krympslang med lim.



Kan jag änvända denna

https://www.biltema.se/bil---mc/elsystem/krympslangar/krympslang-med-lim-2000041557



Eller rekomenderas det något annat?





Nu kanske du redan köpt krympslang?

Den du frågar om, funkar bra, se bara till att den blir tajt, att du köper rätt dimension.

Det finns annars sortimentaskar med olika dimensioner i, även dessa på Biltema.

Men dom som jag tycker är bäst, är likadana sortimentaskar fast med krympslang som har ett smältlim inuti sig.

[Modesty77 2]

Tack för svaret.

Ja, jag köpte redan den minsta de hade nämligen Ø: 3,2



Och jag tänkte löda i helgen.



Jag har 2 kablar att löda, en kabel på 0,75mm2 ( som sitter på lanternan) och en 1,5mm2.... hoppas att denna krympslang  Ø: 3,2 skulle passa 😀

[Baxlaget 244]

Nu är det inte 230V vi talar om. Vare sig krympslangen runt skarven blir tät eller inte så kommer ev. saltvatten inte orsaka livsfara. Inte heller kommer en korrekt lödning upplösas av lite vatten.


Om du kan löda så är krympslangen sekundär ...
